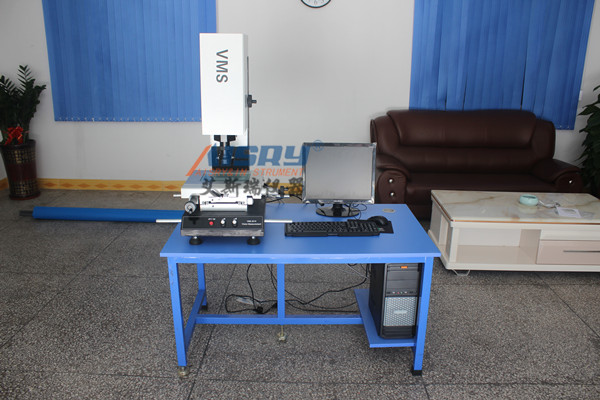

手動影像測量?jī)x工作臺運動方向與影像相反的問題，通常與設備坐標系設置、軟件參數配置或硬件連接有關。以下是詳細的排查與調整步驟：

一、問題原因分析

軟件坐標系反向設置

測量軟件中可能誤設置了運動方向反向（如X軸或Y軸反向勾選）。

硬件信號線接反

電機驅動器與控制卡的信號線（如脈沖、方向信號）接反，導致電機運動方向與指令相反。

光柵尺或編碼器反向

光柵尺或編碼器的反饋信號與實際運動方向不一致。

參數配置錯誤

軟件中未正確匹配硬件的機械參數（如導程、脈沖當量）。

二、調整步驟

1. 檢查軟件坐標系設置

操作步驟：

打開測量軟件，進入“系統設置”或“參數配置”菜單。

找到“坐標系”或“運動方向”選項，檢查X軸和Y軸是否啟用了“反向”功能。

若啟用，取消勾選并保存設置。

驗證方法：

手動移動工作臺，觀察影像中十字線或工件圖像的運動方向是否與實際一致。

2. 檢查硬件信號線連接

操作步驟：

關閉設備電源，打開控制箱。

檢查電機驅動器與控制卡之間的信號線（如脈沖線、方向線、使能線）是否接反。

主要檢查X軸和Y軸的信號線對應關系，確保接線正確。

常見接線問題：

脈沖信號（PUL）與方向信號（DIR）接反。

驅動器與控制卡的接口定義不匹配（如A+、A-、B+、B-接反）。

驗證方法：

重新接線后，開啟設備，手動移動工作臺，觀察運動方向是否正確。

3. 檢查光柵尺或編碼器方向

操作步驟：

進入測量軟件的“光柵尺設置”或“編碼器配置”菜單。

檢查光柵尺的反饋方向是否與運動方向一致。

若不一致，調整軟件中的“反向”選項或硬件跳線（部分驅動器支持硬件反向）。

驗證方法：

移動工作臺，觀察軟件中顯示的坐標值是否與實際運動方向一致。

4. 校準機械參數

操作步驟：

進入測量軟件的“機械參數”或“系統校準”菜單。

檢查導程、脈沖當量等參數是否與實際硬件匹配。

若參數錯誤，重新輸入正確的機械參數并保存。

示例：

若電機每轉一圈工作臺移動10mm，且驅動器脈沖數為2000，則脈沖當量應為：

脈沖當量= 10mm/2000脈沖=0.005mm/脈沖

5. 恢復出廠設置（可選）

操作步驟：

若以上方法無效，可嘗試恢復測量軟件的出廠設置。

注意備份原有參數，避免數據丟失。

注意事項：

恢復出廠設置后，需重新校準設備。

三、常見問題與解決方案

問題現象 可能原因 解決方案

X軸運動方向與影像相反 軟件坐標系反向設置 取消軟件中X軸反向勾選

Y軸運動方向與影像相反 硬件信號線接反 重新連接Y軸脈沖和方向信號線

兩個軸方向均相反 光柵尺反饋方向錯誤 調整軟件中光柵尺反向設置或硬件跳線

運動方向時正時反 信號線接觸不良或干擾 檢查信號線連接，增加屏蔽或?yàn)V波

四、預防措施

規范接線：

嚴格按照設備說明書連接信號線，避免接反或虛接。

定期校準：

定期檢查機械參數和光柵尺反饋，確保設備精度。

備份參數：

每次調整后備份軟件參數，便于快速恢復。

總之，可進行以下操作

軟件優先排查：首先檢查測量軟件的坐標系和運動方向設置。

硬件逐步排查：若軟件設置正常，檢查信號線連接和光柵尺反饋。

參數校準：確保機械參數與實際硬件匹配。

通過以上步驟，可有效解決手動影像測量?jī)x工作臺運動方向與影像相反的問題。若問題仍無法解決，建議聯系設備廠家或技術維修人員進行進一步檢測。
