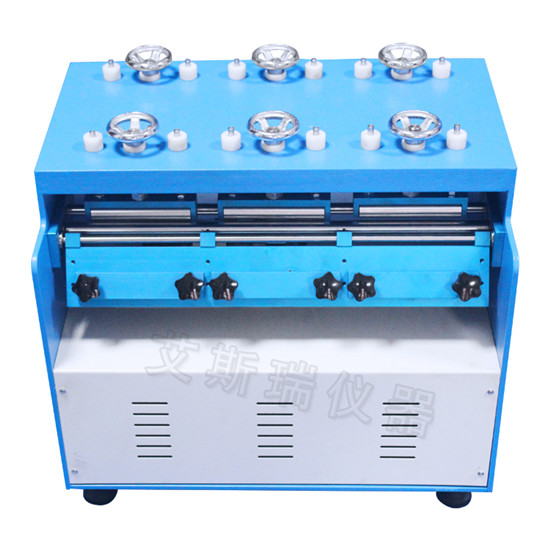

ROSS彎曲測試儀

1、測試目的測試鞋底在連續(xù)彎曲后抵抗切口生長的能力，即抗彎曲能力。

2、適用范圍主要適用于各種類型的柔性硫化橡膠鞋底，也適用于其他類型的柔性鞋底。

3、使用ROSS撓曲儀測量橡膠劣化切口生長的參考ASTM D1052-05標準試驗。

4、測試原理將鞋底的條形試件安裝在ROSS彎曲試驗機上，使其缺口直接落在ROSS彎曲試驗機旋轉軸的中心上方。ROSS彎曲測試儀驅動試件在其軸線上進行自由80度彎曲。經過一定次數的測試后，測量試件切口的長度。通過切口的生長速度來評估被測鞋底的抗彎性。

5、測試儀器

5.1.ROSS彎曲測試儀的規(guī)格和性能要求如下:彎曲角度為80°，彎曲速率為1005次/分鐘；配有固定試樣的夾具和夾持試樣的上下滾輪，下滾輪固定，上滾輪可升降；其旋轉軸的直徑為10毫米。

5.2沖頭的切口寬度為2.5毫米.

5.3鋒利的中刀。

5.4放大率至少為2倍的光學放大鏡的精度為0.5毫米

5.5研磨機。

5.6微米準確到0.01毫米

5.7尺寸為152毫米和251毫米的矩形刀具

5.8三角形觀察架的頂部為弧形，角度為45°。

6. 測試環(huán)境 在溫度為232、相對濕度為505的標準環(huán)境中進行測試。

7. 樣品制備

7.1取出至少兩個測試鞋底，用尺寸為152 mm和251 mm的矩形刀具沿測試鞋底的縱向在其上切割至少兩個測試件，如果數量足夠，切割三個測試件。

7.2檢查試樣的內表面。如果發(fā)現(xiàn)內表面有內邊條，用鋒利的中刀切平或用砂輪機磨平。

7.3用千分尺測量試樣的厚度。如果試件厚度超過6.350.03毫米，用研磨機將其研磨至6.350.03毫米。

7.4如果沒有特殊規(guī)定，準備好的試件應放置在溫度為100的環(huán)境中24小時，然后放置在溫度為232、相對濕度為505的標準環(huán)境中16-86小時。

8、測試報告

8.1記錄參考標準。

8.2詳細描述測試樣品。

8.3記錄試件的厚度，分別為0.1毫米。

8.4記錄試樣完成的試驗次數和相應的缺口增長率，準確到0.1毫米/千卡。如果試樣發(fā)生其他損壞，應記錄其位置和損壞嚴重程度。

8.5記錄控制環(huán)境、測試溫度、測試日期和操作人員。

8.6如果與此方法有任一偏差，請記錄下來。10.注10.1如果試樣中途停止試驗需要很長時間，試樣的夾緊裝置應始終處于水平位置，以保持試樣水平，沒有任一彎曲或直接取出試樣。
