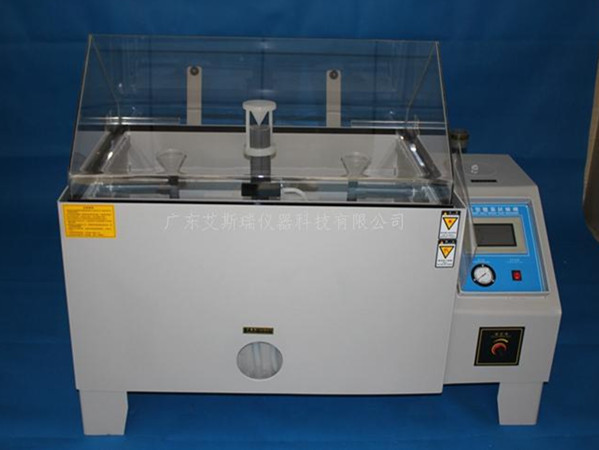

東莞鹽霧試驗機制造商，AISRY生產(chǎn)的鹽霧試驗機具有重量輕、耐腐蝕、強度高、不泄漏、表面光滑、易于清洗的特點。

水封防止鹽霧溢出，夾套風(fēng)道加熱，使工作室溫度快速上升，溫度分布均勻。

鹽霧箱的頂蓋設(shè)計成110~112℃的頂角，使箱內(nèi)的冷冷凝水不會直接落到樣品上。

噴淋方式為塔式噴淋，噴淋塔置于工作室底部中間。噴嘴材料采用應(yīng)時玻璃燒制而成，噴出的水霧細(xì)膩，鹽霧自然沉降，分布均勻。

設(shè)備的控制系統(tǒng)放置在箱體的右上角，方便用戶操作。面板上設(shè)有電源開關(guān)、排霧開關(guān)、噴淋開關(guān)、兩個PID自整定數(shù)顯儀表、設(shè)備運行時間定時器和間隙噴淋定時器，箱體電路板上專門設(shè)有超溫保護器。

鹽霧試驗箱可以進(jìn)行四種試驗:中性鹽霧試驗(NSS)、銅加速醋酸鹽霧試驗(CASS)、交替鹽霧試驗和醋酸鹽霧試驗(ASS試驗)。當(dāng)然，不同的測試不僅需要不同的解決方案，而且儲罐的設(shè)計和結(jié)構(gòu)也可能不同。

1、中性鹽霧試驗(NSS)試驗箱的溫度應(yīng)為(352)℃，濕度應(yīng)大于95%，減霧量應(yīng)為1~2mL/80cm*h，噴嘴壓力應(yīng)為78.5 ~ 137.3 kpa(0.8 ~ 1.4 gf/cm2)。在鹽霧試驗箱中，用噴射裝置噴射含(5±0.5)%氯化鈉、pH值為6.5~7.2的鹽水，使鹽霧沉降在待測試件上，一定時間后觀察表面腐蝕狀態(tài)。

2、銅加速醋酸鹽霧試驗(CASS)是在5%氯化鈉鹽水中加入二水氯化銅，使其濃度為0.26g/L，然后用醋酸調(diào)節(jié)PH值，使鹽霧收集液的PH值為3.1-3.3。醋酸鹽鹽霧試驗(ASS試驗)是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。

3、中性鹽霧試驗(NSS試驗)甲、覆蓋層甲、鹽溶液由氯化鈉(化學(xué)純和分析純)和蒸餾水或去離子水配制而成，其濃度為(5%±0.1)(質(zhì)量百分比)。霧化收集的液體除擋板外，不得重復(fù)使用；霧化前鹽溶液的PH值在6.5-7.2之間(35±2℃)。配制鹽溶液時，可用化學(xué)純稀釋液或氫氧化鈉溶液調(diào)節(jié)PH值，但濃度仍應(yīng)滿足A點要求.

4、銅加速醋酸鹽霧試驗(CASS試驗)b .金屬鍍層a .將氯化鈉溶于濃度為50±5g/l的蒸餾水或去離子水中b .加入氧化銅(CuC12 2H2O)，其濃度為0.26±0.02克/升(即0.205±0.015克/升無水氯化銅)。氫氧化鈉的調(diào)節(jié)。c、向溶液A中加入適量冰醋酸，保證試驗箱內(nèi)鹽霧收集溶液的pH值為3.1 ~ 3.3。比如噴灑前溶液的pH值為3.0 ~ 3.1。

人工模擬鹽霧試驗包括中性鹽霧試驗、醋酸鹽霧試驗、銅鹽加速醋酸鹽霧試驗和交變鹽霧試驗。

1. 中性鹽霧試驗(NSS試驗)是目前廣泛使用的一種加速腐蝕試驗方法。采用5% * *鹽溶液，溶液PH值調(diào)至中性范圍(6 ~ 7)作為噴淋液。試驗溫度為35℃，鹽霧沉降速率要求為1 ~ 2ml/80 cm2·h .

2. 醋酸鹽鹽霧試驗(ASS試驗)是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。它在5%**的溶液中加入一些，使溶液的PH值降到3左右，溶液變成酸性，之后形成的鹽霧也從中性鹽霧變成酸性。其腐蝕速度比NSS試驗快約3倍。

銅鹽加速醋酸鹽霧試驗(CASS試驗)是國外新開發(fā)的快速鹽霧腐蝕試驗。
