瓦楞紙板粘合剝離強度測試儀設計理念

文章來源：http://schtt.cn/news/hybk/1998.html 發表時間：2023-03-22

相關標簽:

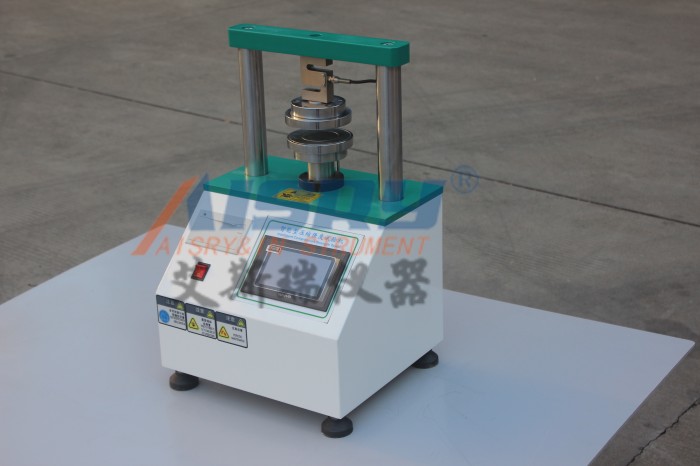

瓦楞紙板粘合剝離強度測驗儀是我公司按國家規范規則研究開發的一種新式高精度檢測儀器。該紙張環壓強度測驗儀首要適用于厚度為0.15～1.00mm的紙張環壓強度（RCT）；瓦楞紙板邊壓強度（ECT）、平壓強度（FCT）、粘合強度（PAT）及直徑小于60mm紙芯平壓強度（CMT）等的測驗，是目前國內性價比較高的一款高精度紙張環壓強度測驗儀。

該儀器為機電一體化結構，選用現代機械規劃理念和微機處理技術進行精心合理的規劃。儀器選用上壓板固定式，丈量精度高。儀器具有規范中包括的各項參數測驗、轉化、調理、回憶、壓力曲線實時顯現、數據打印等功能。具有強壯的數據處理功能，可直接得出各項數據的計算結果，并且能主動復位，操作方便，簡單調理，功能穩定。首要適用于紙張、紙板、片材、管材等邊壓、環壓、粘合強度以及紙管平壓強度,小物品的耐壓力查驗，是包裝、塑料橡膠片材、紙板和瓦楞紙板生產廠家以及有關科研院校、檢測機構不行缺少的重要測驗儀器。

紙板粘合強度儀技術參數：
電源：AC220V±10%2A50Hz；
示值誤差±1%；
示值變化性＜1%；
分辨率：0.1N；
測量規模（5～5000）N；
壓板平行度≤0.05mm
作業行程（1～70）mm
測驗速度（12.5±2.5）mm/min
園壓盤直徑120mm
人機界面中英文菜單；液晶顯現
打印輸出模塊式一體型熱敏打印機
作業環境室內溫度（20±10）°C；相對濕度＜85％
外形尺寸(530350580)mm（長×寬×高）；
重量約55kg

【紙板粘合強度儀特點】:
1、儀器結構參數和技術參數功用均契合GB2679.8，GB6546，GB6548、GB2679.6等規范的有關技術規定.
2、儀器主機與控制箱分離；傳動部分采用了蝸輪蝸桿減速器與同步電機組合結構。
3、儀器具有規范包含的各項參數測驗、轉換、調理、顯現、記憶、打印功用，具有數據處理功用，可直接得出各項數據的計算成果，還具有過量程維護和故障自診斷功用。
4、全電腦控制技術，開放式結構，自動化程序高，操作簡略方便、安全可靠。
5、儀器選用國內外元器件、配套部件、單片微機，進行合理的構造和多功能設計。可以根據測試要求自動完成各項測試項目。單片微機經過改動電機工作方向，以改動絲杠螺母的傳動方向，到達下壓板的上下移動。一起，在行程范圍內設置了行程上下限維護控制開關，維護了壓力傳感器。
6、體系經過高精度壓力傳感器測量力峰值并保持、存儲，而且可以計算同組多個試樣的試驗數據，可以計算出同組試樣的值、值、平均值、標準偏差和變異系數，這些數據都被存儲在數據存儲器上，并能經過液晶顯現屏顯現。
7、選用模塊式一體型打印機，裝置方便，毛病低；熱敏打印機，高速微型打印機，打印高速，使用方便，毛病更低

【紙板粘合強度儀根據標準】：
GB/T2679.8-1995《紙和紙板環壓強度的測定》
GB/T6546-1998《瓦楞紙板邊壓強度的測定》
GB/T6548-1998《瓦楞紙板粘合強度的測定》
GB/T2679.6-1996《瓦楞原紙平壓強度的測定》
ISO12192《紙和紙板—壓縮強度—環壓法》
ISO3070《瓦楞紙板—邊緣耐壓強度的測定》
JISZ0402《瓦楞紙板的粘合力的試驗辦法》
ISO《瓦楞芯紙—試驗室起楞后平壓強度的測定》
