手機點擊劃痕試驗機測試目的
文章來源：http://schtt.cn/news/hybk/1841.html 發表時間：2022-08-22
相關標簽:

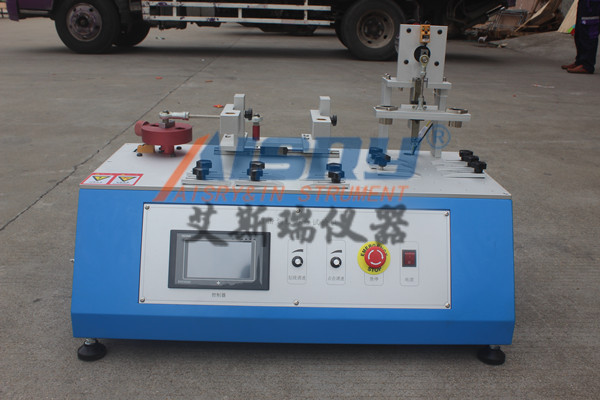

手機點擊劃痕壽命試驗機，簡稱點擊劃線試驗機，是集精密機械、自動劃線控制、精密滾動控制技術于一體的高科技產品。其核心是觸摸屏運動控制器。
該產品具有功能強、編程簡單、操作方便、價格低廉等優點。適用于手機廠商的產品開發和產品測試。
該產品通過運動控制器、電機和運動平臺，使工件按照預期軌跡運動。
本產品可滿足點擊、劃線、劃線、圓、弧、橢圓、矩形、三角形、菱形等要求。
測試項目:
1.手機四面滾動測試，負載:0-100N或指定(可選)；
2.手機觸摸屏點擊測試，使用日本SMC氣缸，載荷:0-10N或指定(標配)；
3、手機手寫筆觸摸屏劃片測試(標配)；
4.手機表面鉛筆硬度劃痕測試，三菱鉛筆:6B-9H，載荷:5N，10N(可選)；
特點:
1配置說明:
1.1控制部分:工控機全自動控制；
1.2機械部分:采用進口合金鋁板、進口皮帶、絲桿及傳動組件；
1.3終端顯示器:采用15英寸液晶顯示器。
2產品功能:
2.1點擊標記:同時點擊標記，或獨立點擊標記；您可以設置觸摸故障停止并記錄數據；
2.2點擊模式:取任意一點，實時記錄接觸阻抗和回路阻抗，存儲并生成報告和對比曲線；
2.3打標方式:用戶自定義打標，實時記錄回路阻抗、測試次數、打標圖形和數據采集，存儲并生成數據報表、曲線對比圖和偏移線性值；
2.4測試力度:可選擇100g、150g、200g、250g的重量；
2.5測試報告:自動生成，圖形對比，數據值，測試時間，測試人員和測試機種，自動生成PDF文件。
技術參數:
4.1規格型號:ASR-5644
4.2測試工位:兩個工位(可根據不同要求定制)
4.3點擊速度:20~120次/分鐘可調；
4.4打標速度:50 ~ 4500毫米/分鐘可調；
4.5測試次數:1~999999次可設定并具有斷電記憶功能；
4.6 X軸移動范圍:0 ~ 150毫米
4.7 Y軸移動范圍:0 ~ 150毫米
4.8 Z軸點擊氣缸行程:0~15MM
4.9定位精度:0.05毫米
4.10移動速度:0 ~ 1500毫米/分鐘
4.11壓力范圍:80～1500 gf
4.12負載:0~10N(可選零件)
4.13機器尺寸:600X600X630毫米
4.14機器重量:55千克
4.15工作電壓:220伏50赫茲5A
