圖像測量?jī)x設計標準設置

文章來源：http://schtt.cn/news/hybk/1825.html 發表時間：2022-08-03

相關標簽:

圖像測量?jī)x可以對圖像進行三維測量，也可以使用TTL激光器、接觸探針或微探針將其配置成多傳感器圖像測量系統。CNC300系統在z軸方向的測量范圍可以達到250mm，即使安裝轉臺實現四軸測量功能，也可以裝載工件。

設計軟件
■機械設計?！吧禈颉钡脑O(shè)計使整個系統比其他同類機型更加緊湊。
■準確性。精密機械保證了穩定的軸向直線度和垂直度，其特殊的機械結構設計使系統滿足空間精度要求。
■精密光學。閃光燈CNC300配備了12:1變焦鏡頭，在其整個對焦范圍內保持其光學性能。每次放大倍率改變時，變焦鏡頭都會重新校準，以確保系統始終保持良好的精度。
■多功能照明系統。得到的輪廓照明技術使用了由LED陣列組成的綠色背光，當平臺沿X軸移動時，可以跟蹤光學系統。另外，TTL同軸照明和OGP SmartRing？LED環形燈是Flash CNC的標準配置。
■測量軟件。操作簡單測量軟件。多維傳感器測量軟件，實現三維測量功能。

標準配置
■測量范圍(XYZ):300 x 300 x 250毫米
■測量系統尺寸(LWH): 80 x 85 x 80厘米，160千克
■木箱包裝尺寸(LWH): 150 x 112 x 115厘米，192千克
■XYZ光柵尺分辨率:0.5μm
■電機驅動:DC伺服電機驅動，四軸操縱桿控制((X，Y，Z，變焦)
■工作臺:平臺設有夾孔，硬膜涂層和陽極氧化，可拆卸平板玻璃，承重30kg。
■機械設計:“升降橋”結構，在緊湊的設備尺寸中實現XYZ測量。
■變焦鏡頭:12:1 AccuCentric？自動變焦鏡頭校準，校準位置可達25°。
■攝像頭:彩色CCD，768x 494像素陣列
■燈光:配合數字光圈的LED背光(綠光)，LED同軸面光(白光)，8扇區8環SmartRing？LED環形燈(白光)
■圖像處理:10:1像素分辨率，256灰度級。
■電源要求:115/230伏交流電，50/60赫茲，1ф，600瓦
■額定溫度:18-22℃±1℃/小時，30-80%濕度(無冷凝水)，振動。

圖像測量?jī)x是基于機器視覺的集光學、機械、電子和計算機圖像處理技術于一體的高精度、效率率、高可靠性的精密測量?jī)x器。它可以測量平面零件的幾何參數(如長度、寬度、弧度、直線度/半徑、角度、孔距等。)以微米級的非接觸方式。有效解決了人工測量偏差與一個成像范圍測量精度之間的矛盾，測量速度是傳統測量?jī)x器的10倍甚至更多。大大提高了測量效率和精度，除了人為誤差，實現了零件精密測量的自動化和智能化。

應用行業:
圖像測量?jī)x主要應用于精密機械、五金、模具、塑料、電子元件、汽車零部件、粉末冶金、磁性材料、密封件、標準件、鈑金等行業。

測量過程:
1)將待測零件放在影像測量?jī)x的工作臺上
2)調入與待測零件對應的CAD圖形文件(測量基準)。
3)通過攝像裝置(CCD圖像傳感器)獲得被測零件的實際幾何參數
4)將測得的零件圖與零件的CAD標準圖進行比較。
5)設置工作公差的顏色標記，不同的顏色代表不同的工作公差范圍。
6)顯示零件的公差狀態。
7)生成測試報告
8)保存測試結果，完成測試任務。

產品優勢:
測量范圍廣，一鍵即可獲得被測零件的所有幾何參數；
操作簡單，無需夾具即可任意放置工件，一鍵即可實現單個/多個待測件的測量；
精度高，測量精度高于其他同類測量?jī)x器；
測量速度快，是傳統測量?jī)x器的10倍，遠快于其他任一測量設備；
可以輸出測試報告或打印測試報告；
取代人工測量，除人為誤差，提高工作效率。
適應各種現場加工環境，能在車間正常運行，測量精度不受任一外界因素影響。

技術參數:
測量范圍(毫米)：800 * 1100(特殊零件可定制)
測量精度(微米)：2~10
測量速度：≤1
圖像傳感器：一百萬像素CCD
光源：遠心平行光源
軟件：創建可視化MVC可視化測量軟件
作業環境：5 ~ 40℃

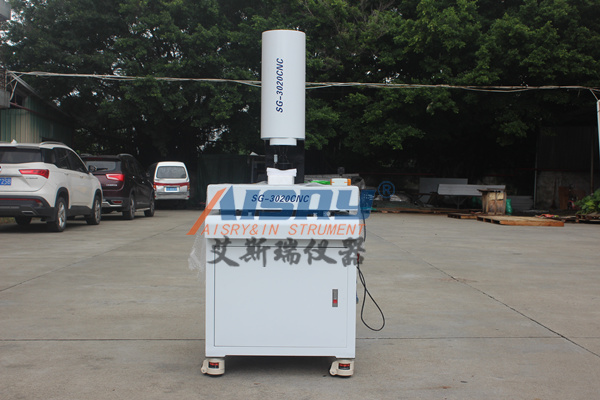

圖像測量?jī)x設計標準設置
