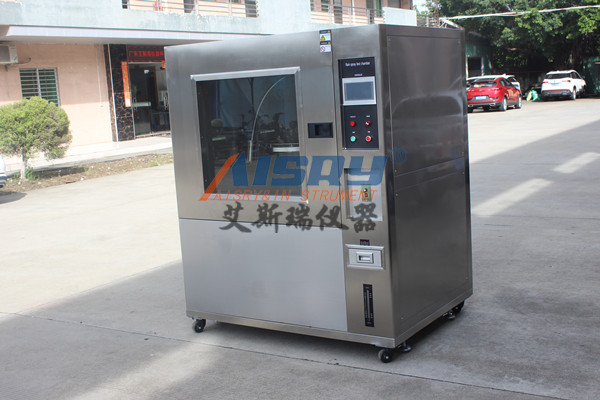

我們講了一部分對IPX34IPX34淋雨試驗箱實驗裝置的特殊結構。

我們來看看門口的雨水實驗裝置。車門外殼噴涂藍色油漆，上面有透明鋼化玻璃窗，箱內安裝LED照明燈，操作人員可以更清楚的看到內箱的測試情況，做更好的記錄。led照明燈正下方安裝有樣品電源插座，樣品電源的開關機和時間都可以由系統控制，方便一些樣品在需要通電時進行測試。

內箱中間有一個測試擺管，因為擺管測試需要擺動，所以叫擺管。擺動管的形狀為半圓形結構，噴嘴均勻分布在擺動管上。噴水孔的尺寸直徑為0.4毫米，每個孔之間的距離為50毫米(嚴格按照GB4208標準設計)根據測試標準，被測樣品與噴水孔之間的間隔大應為200毫米，以使被測樣品淋雨更均勻，測試更準確。

和立式雨水測試儀一樣，測試箱的擺管也是可拆卸的。不同的是測試IPX3和IPX4的噴嘴數量不同，但為了測試方便，我們對設計本身進行了改進，改變測試級別只需要更換噴嘴即可。此外，為了保證擺管的正常擺動，我們在轉軸的相對位置安裝了量角器。

看擺管正下方的位置，是放置試樣的轉盤。轉盤材質采用SUS304不銹鋼，耐腐蝕性好。由于試樣的高度應與噴水孔有固定的距離，轉盤的高度可以手動調節。此外，為了使測試更加準確，轉盤可以顯示三種旋轉模式。我們還可以清楚地看到內箱的出水口處有一個網狀過濾層。目的是防止試驗時樣品或其他材料上的雜質流到儲水罐中，當儲水罐流回針孔時，堵塞針孔的噴水口。

說到過濾層，在測試機的后面安裝了一個過濾器。過濾器的作用是過濾注入試驗機的自來水中的雜質。檢測設備使用自來水的原因是自來水不含太多雜質。文中還提到，噴孔孔徑為0.4 mm，如果水中雜質過多，噴孔會被堵塞，不僅會縮短噴嘴的使用壽命，還會消耗更多的噴嘴原材料。
