該測控系統是專為拉伸試驗機、壓力機和電子多功能材料試驗機開發的。適用于測量各種材料在拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等條件下的力學性能及相關物理參數?？蛇M(jìn)行拉伸、壓縮、三點彎曲、四點彎曲、剪切、撕裂、剝離、成品鞋穿刺、紙箱保壓、泡沫循環壓縮、彈簧拉伸壓縮及各種動靜態循環試驗。

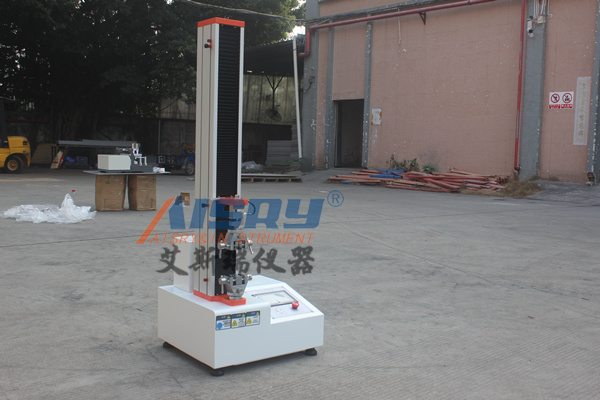

拉力試驗機輸出控制:

控制方式:脈沖或電壓速度范圍:0.001 ~ 1000 mm/min。

脈沖:適用于控制帶脈沖輸入接口的伺服電機或步進電機。

頻率范圍:0.1赫茲- 50千赫精度:0.069%。

分辨率:5k ~ 50khz-0.14% 500 ~ 5khz-0.014%。

功率：50 ~ 500赫茲- 0.001%

精度：0.1~5Hz - 0.00001%

儀器概述:

動力系統:東源伺服電機+東源伺服驅動器+蝸輪減速器+滾珠絲杠。

控制系統:采用脈沖指令控制方式，控制更加準確。

速度控制范圍:1-500mm/min。

中板的調節具有快速粗調和慢速精調的功能。

測試后自動回到原點，并自動保存。

數據傳輸方式:RS232傳輸。

顯示方式:電腦屏幕顯示UTM107+WIN-XP測試軟件。

全程一檔簡易線性雙校正系統，精準全程七檔。

豪華的測試界面軟件可以實現定速、定排量、定負載的控制方式，多級控制方式可以滿足常見的測試需求。

測試空間:測試寬度約400 mm(標準規格)。

耦合板移動空間:1000 mm(不含夾具)(標準規格)。

總位移:編碼器1800 P/R，精度升4倍。

線性驅動編碼器抗干擾能力強，位移分辨率為0.001毫米..

小變形:金屬引伸計，分辨率0.001 mm。

安全裝置:過載緊急停止裝置、上下行程限位裝置、漏電自動斷電系統、自動斷點停止功能。

手動控制方式:可增加手動操作框。

電腦式雙柱拉力機配件。

A.一年質保一份，中文操作說明書一份。

B.隨機提供一套標準伺服電腦拉伸機夾具(其他夾具另購)。

C.伺服計算機拉伸機專用測試軟件。

電腦拉伸機主要技術指標。

A.負載單位:1T。

B.功率分辨率:1/10萬。

C.強度精度:≤ 0.5%。

E.位移分辨率:1/10000。

F.位移精度:≤0.1%。

G.金屬引伸計分辨率:1/100，000。

H.金屬引伸計精度:≤ 0.5%。

I速度范圍:1-500mm/min(特殊測試速度也可根據客戶要求定制)。

J.行走空間:1000mm(不含抓手，特殊測試空間也可根據客戶要求定制)。

K.測試寬度:400毫米(特殊測試寬度也可根據客戶要求定制)。

L.電源:10-30kn ∮ 220v 50hz，50KN∮380V 50HZ。

M.功率:約1.6KW

軟件操作指南(計算機操作界面)。

一些系統功能的描述:

載荷零值:當力值小于該值時，認為是0，可以防止空載時的零點漂移；

位移系數:該值是旋轉編碼器每250個脈沖對應的位移值。

大速度:限制用戶可以操作的大速度；

MIN小速度:限制用戶可以操作的MIN小速度；

斷裂點:判斷物料破碎后，曲線中可能存在“拖尾現象”，通過去點可以去除“拖尾”，一般取值范圍為0 ~ 20；

過濾點:對力值進行軟過濾的點數。點越多，力曲線越平滑，但響應速度相應變慢。一般取值范圍為3 ~ 50。

配置:

1.試驗機主機主要配置:

1).1拉力機主機。

2) 1對高精度滾珠絲杠(圖1)。

3)東源電機及伺服系統一套。

4).1T負載傳感器(石泉)。

5)5)以下中文版測試軟件1套。Windows XP平臺(圖4)。

2.一套試驗機控制系統。

全數字多閉環材料試驗機測量系統可實現位移、應力和應變的閉環控制，過渡平穩，無沖擊。

性能特征:

1).大高采樣率為200完整數據/秒。

2)保存所有通道的所有數據，以便進一步分析。

3)可選打印/顯示現有樣品曲線。(全部、單一、任意n)

4).樣品可以在操作過程中暫停，然后繼續運行。

5)測試曲線可以放大/平移/讀取多次，放大可以手動設置。

6)重要參數設置有密碼保護。

主要規格和技術參數。

分辨率:1/500000 ~ 1/1000可調范圍:0.01 ~ 1000000000牛頓

采集速率:0.1 ~ 2000Hz；可調精度:0.1%。

傳感器類型:電阻應變片傳感器靈敏度:0.1 ~ 1280mv/v。

激勵:9VDC通道數:4。

位移:編碼器。

激勵電壓:5VDC采集速率:50kHz。

范圍:0.0001~100000000毫米精度:儀器系統無誤差。

編碼器行號:1 ~ 10000通道號:1。

分辨率:由機械系統和光電編碼器確定，可達0.0001 mm。

傳感器類型:電壓輸出或差分輸出或開路集電極AB相正交輸出光電編碼器。

金屬引伸計(也叫小變形、電子引伸計或應變計):

分辨率:1/500000精度:0.1%。

采集速率:50Hz范圍:0.0001~100000000毫米

傳感器類型:電阻應變片傳感器靈敏度:0.1 ~ 1280mv/v。

勵磁:9VDC通道數:1。
